Solarix Rozvádzač LC-50 24U
Stojanový rozoberateľný rozvádzač typu LC-50 je určený na inštaláciu pasívnych aj aktívnych prvkov štruktúrovaných kabelážnych systémov.
Technické parametre:
| Výška | 24 U |
| Výška | 1163 mm |
| Šírka | 600 mm |
| Hĺbka | 600 mm |
| Hmotnosť | 57 kg |
| Farba | RAL 7035 |
Základná konštrukcia

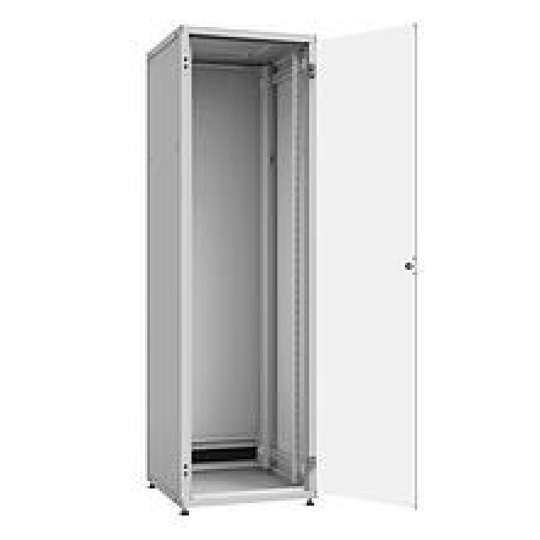

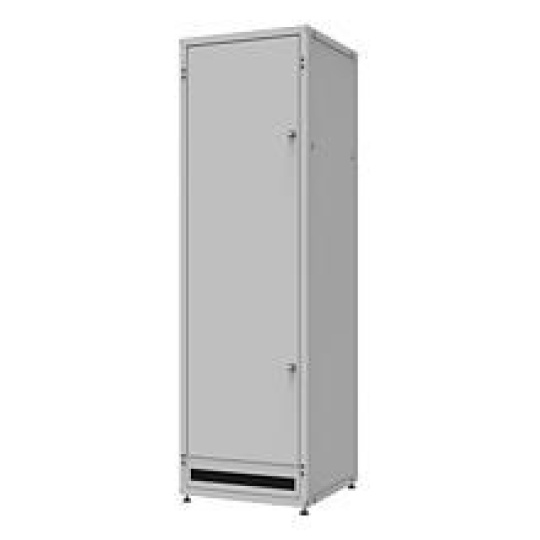

Rozvádzač LC-50 tvorí rozoberateľný skelet, zložený z dna, stropu a šíry, ku ktorým sú pripevnené vodorovné priečky. Ku priečkam sú pripevnené vertikálne lišty, ktoré umožňujú montáž zariadení v rozmerovom štandarde 19". Z čelnej strany je rozvádzač osadený celosklenenými dverami z číreho kaleného bezpečnostného skla (EN 12150-1). Dvere majú max. uhol otvorenia 180° a sú osadené cylindrickým zámkom s jednobodovým zámky. Konštrukcia rozvádzača umožňuje meniť smer otvárania dverí. Odnímateľné zadné plechové dvere aj bočné zakrytia sú uchytené pomocou cylindrických zámkov na totožný kľúč, aký majú dvere. V zadnej stene je montovaný káblový prechod s inštalovaným protipožiarovým kefkou.

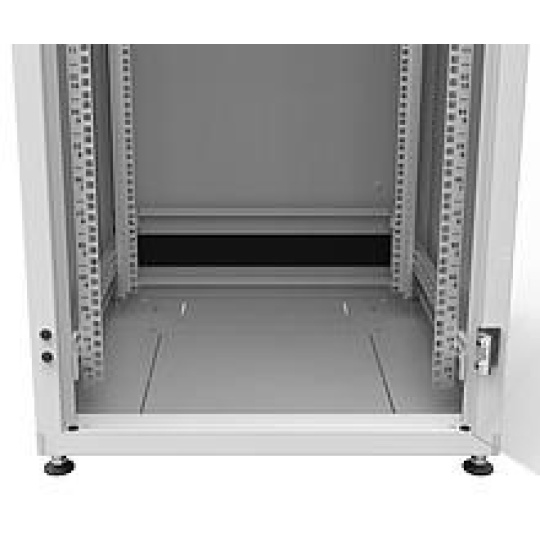

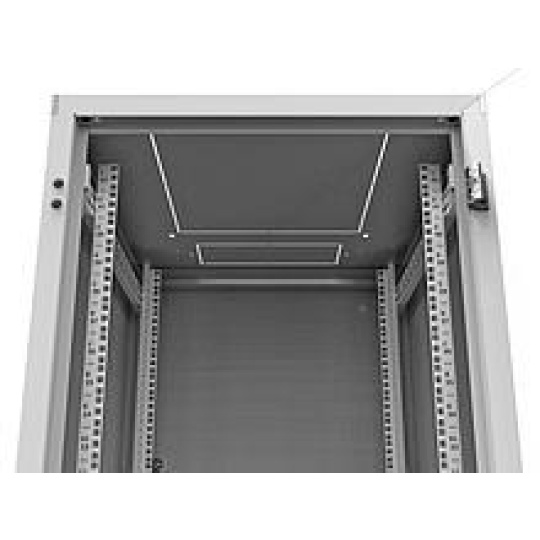

V stropu aj na dne sa nachádzajú otvory pre vstup káblov a odvod teplého vzduchu uzatvorené vylamovacími záplatami. Záplaty je možné odstrániť prestrihnutím mostíkov, ktoré ich spájajú s dnom alebo stropom rozvádzača. Otvory pre odvod teplého vzduchu sú prispôsobené na inštaláciu ventilačnej jednotky VJ-R2, 4 alebo 6. Otvory pre prívod káblov umožňujú zavedenie napájacích káblov ukončených trojfázovou zásuvkou.
Vertikálne lišty s rozpäťom 19"
Rozvádzač obsahuje dva páry 19" vertikálnych líšt s potlačou na identifikáciu výšky umiestnenia montovaných zariadení. Konštrukcia rozvádzača umožňuje meniť polohu vertikálnych líšt vo smere hĺbky rozvádzača.
Spojenie rozvádzačov do sestáv
Na stranách rozvádzačov sa hore a dole nachádzajú otvory umožňujúce spojovanie rozvádzačov do sestáv. Ku vzájomnému spojeniu dvoch rozvádzačov je potrebné použiť doplnkový spojovací materiál. Rozvádzače je možné skladať do sestáv, radov, bez nutnosti demontáže bočníc.
Ochrana
IP 20 podľa EN 60529
Neplatí pre káblový vstup s protiprachovým kefkou.
Garantovaná nosnosť
Maximálna prípustná celková hmotnosť zariadenia montovaného vo vnútri rozvádzača nesmie prekročiť:
1 360 kg
pre skrinku s hlbokou 1 000 mm postavenú na nohách, podstavci alebo priamo na podlahe (nevzťahuje sa na výšku skrinky 24U)
1 000 kg
pre hlbokú skrinku 600 mm alebo 800 mm vo všetkých výškach na nohách, podstavci alebo priamo na podlahe a pre skrinku 24U s hlbokou 1000 mm
500 kg
pre skrinku postavenú na našich typových kolieskach
Nosnosť je garantovaná pri rovnomernom statickom zaťažení.
Ustavenie a vyrovnanie
Súčasťou každého rozvádzača sú štyri kusy výškovo nastaviteľných nivelačných nôh. Tie umožňujú ustaviť rozvádzač na nerovnej podlahe. V pokaze nevyužitia týchto nôh je možné rozvádzač postaviť priamo na podlahu. Na dne rozvádzača neobsahuje žiadne vyčnievajúce prvky.
Zemniace prepojenie skrine
Všetky konštrukčné diely rozvádzača sú vzájomne vodivo prepojené. Vodivé spojenie dverí a bočných krytov so skeletom rozvádzača je vykonané pomocou zemniacich káblov s priečny 6 mm2 pre maximálne prúdové zaťaženie 63 A. Pri vyššom prúdovom zaťažení rozvádzača je nutné použiť zemniace káble s väčším prierezom.
Protikorózna ochrana skrine
Štandardne sú skrine dodávané s povrchovou úpravou práškovou farbou v odtieni svetlosivá RAL 7035.
Vnútorné montážne diely, ako sú 19" vertikálne lišty a pokryvy, sú pozinkované zliatinou Al-Zn.
Balenie obsahuje:
1 stojan skeletu/rámu
2 dno s káblovým prechodom a prípravou na inštaláciu ventilačnej jednotky (vylamovacie)
3 strop s káblovým prechodom a prípravou na inštaláciu ventilačnej jednotky (vylamovacie)
4 priečky na montáž 19" lišt
5 držiak 19" vertikálnej lišty
6 vertikálna lišta
7 celosklenené dvere osadené jednobodovým cylindrickým zámkom
8 bočný výklopný zakrytie osadené jednobodovým cylindrickým zámkom
9 zadné dvere osadené jednobodovými cylindrickými zámkami
10 káblový prechod s protiprachovým kefkou, určený na montáž pod alebo nad zadnými dverami
11 výškovo nastaviteľná noha
Popis produktu bol preložený pomocou umelej inteligencie a môže obsahovať nepresnosti.
.
