CPU

Soket LGA1700: Podpora pre procesory Intel® Core™ 14., 13. a 12. generácie
(Pre najnovší zoznam podpory CPU navštívte web GIGABYTE.)
L3 cache sa líši podľa CPU

Čipset

Intel® B760 Express Čipset

Pamäť

Procesory Intel® Core™ i9/i7 14. a 13. generácie:
- Podpora DDR5 5600/5200/4800/4400 MT/s pamäťových modulov
Procesory Intel® Core™ i5/i3 a 12. generácie:
- Podpora DDR5 4800/4400 MT/s pamäťových modulov
4 x DDR5 DIMM zásuvky podporujúce až 256 GB (64 GB na jeden modul) systémovej pamäte
Duo-kanálová architektúra pamäte
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 pamäťových modulov (prevádzka v ne-ECC móde)
Podpora ne-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora Extreme Memory Profile (XMP) pamäťových modulov
(Konfigurácia CPU a pamäte môže ovplyvniť podporované typy pamäti, dátové rýchlosti a počet DRAM modulov, pozrite si "Memory Support List" na webovej stránke GIGABYTE pre viac informácií.)

Integrovaná grafika

Integrovaný grafický procesor - Podpora Intel® HD Graphics:
- 1 x HDMI port, podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.1 verzia a HDCP 2.3.
** Podpora natívnych portov kompatibilných s HDMI 2.1 TMDS.
- 1 x DisplayPort, podporuje maximálne rozlíšenie 4096x2304@60 Hz
* Podpora DisplayPort 1.2 verzia a HDCP 2.3
(Grafické špecifikácie sa môžu líšiť v závislosti od podpory CPU.)

Audio

Realtek® Audio CODEC
Vysokodôležitý zvuk
2/4/5.1/7.1-kanálový
* Funkciu audio jacku môžete upraviť pomocou softvéru pre zvuk. Pre nastavenie 7.1-kanálového zvuku používajte softvér na zvukové nastavenia.
Podpora S/PDIF Out

LAN

Realtek® 2.5GbE LAN čip (2,5 Gbps/1 Gbps/100 Mbps)

Bezdrôtový komunikačný modul

Intel® Wi-Fi 6E AX210
- WIFI a, b, g, n, ac, ax, podpora pre frekvenčné pásma 2,4/5/6 GHz
- BLUETOOTH 5.3
- Podpora pre bezdrôtový štandard 11ax 160MHz
(Skutočná dátová rýchlosť sa môže líšiť v závislosti od prostredia a zariadení.)

Rozširujúce sloty

CPU:
- 1 x PCI Express x16 slot, podporuje PCIe 5.0 a beží na x16 (PCIEX16)
* PCIEX16 slot môže podporovať iba grafickú kartu alebo NVMe SSD. Ak má byť inštalovaná iba jedna grafická karta, uistite sa, že je inštalovaná v slot PCIEX16.
Čipset:
- 1 x PCI Express x16 slot, podporuje PCIe 3.0 a beží na x4 (PCIEX4)

Úložiskové rozhranie

CPU:
- 1 x M.2 konektor (Socket 3, M kľúč, typ 2280 PCIe 4.0 x4/x2 SSD podpora) (M2A_CPU)
Čipset:
- 1 x M.2 konektor (Socket 3, M kľúč, typ 22110/2280 PCIe 4.0 x4/x2 SSD podpora) (M2P_SB)
- 4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA úložiská

USB

Čipset:
- 1 x USB Type-C® port s podporou USB 3.2 Gen 2, dostupný cez interný USB header
- 5 x USB 3.2 Gen 1 portov (3 porty na zadnom paneli, 2 porty dostupné cez interný USB header)
- 1 x USB 2.0/1.1 port na zadnom paneli
Čipset+2 USB 2.0 Huby:
- 8 x USB 2.0/1.1 portov (4 porty na zadnom paneli, 4 porty dostupné cez interné USB headers)

Interné I/O konektory

1 x 24-pinoutska ATX hlavná napájacia zásuvka
1 x 8-pinová ATX 12V napájacia zásuvka
1 x CPU ventilátorový header
3 x systémové ventilátorové headers
3 x adresovateľné LED pásiky headers
1 x RGB LED pásik header
2 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x predný panelový header
1 x audio header pre predný panel
1 x S/PDIF Out header
1 x USB Type-C® header, s podporou USB 3.2 Gen 2
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
2 x Thunderbolt™ add-in karta konektory
1 x Trusted Platform Module header (len pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 modul)
1 x serial port header
1 x Q-Flash Plus tlačidlo
1 x reset jumper
1 x Clear CMOS jumper

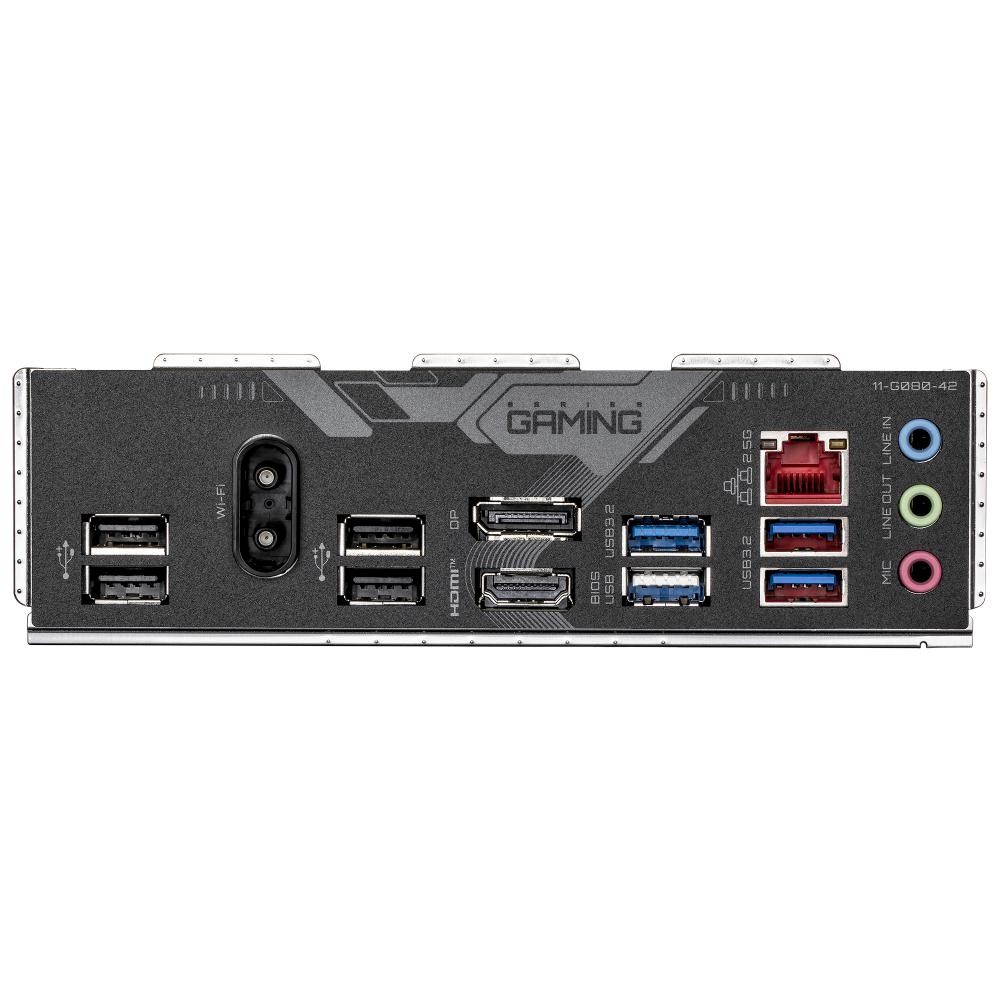

Back Panel Connectors

3 x USB 3.2 Gen 1 porty
5 x USB 2.0/1.1 portov
2 x konektory antén (2T2R)
1 x HDMI port (poznámka)
1 x DisplayPort (poznámka)
1 x RJ-45 port
3 x audio jacks
(Poznámka) Skutočná podpora sa môže líšiť podľa CPU

I/O Controller

iTE® I/O Controller Čip
