GIGABYTE MB Sc LGA1700 B760M DS3H GEN5, Intel B760, 4xDDR5, 2xDP, 1xHDMI, 1xVGA, mATX
GIGABYTE MB Sc LGA1700 B760M DS3H GEN5, Intel B760, 4xDDR5, 2xDP, 1xHDMI, 1xVGA, mATX

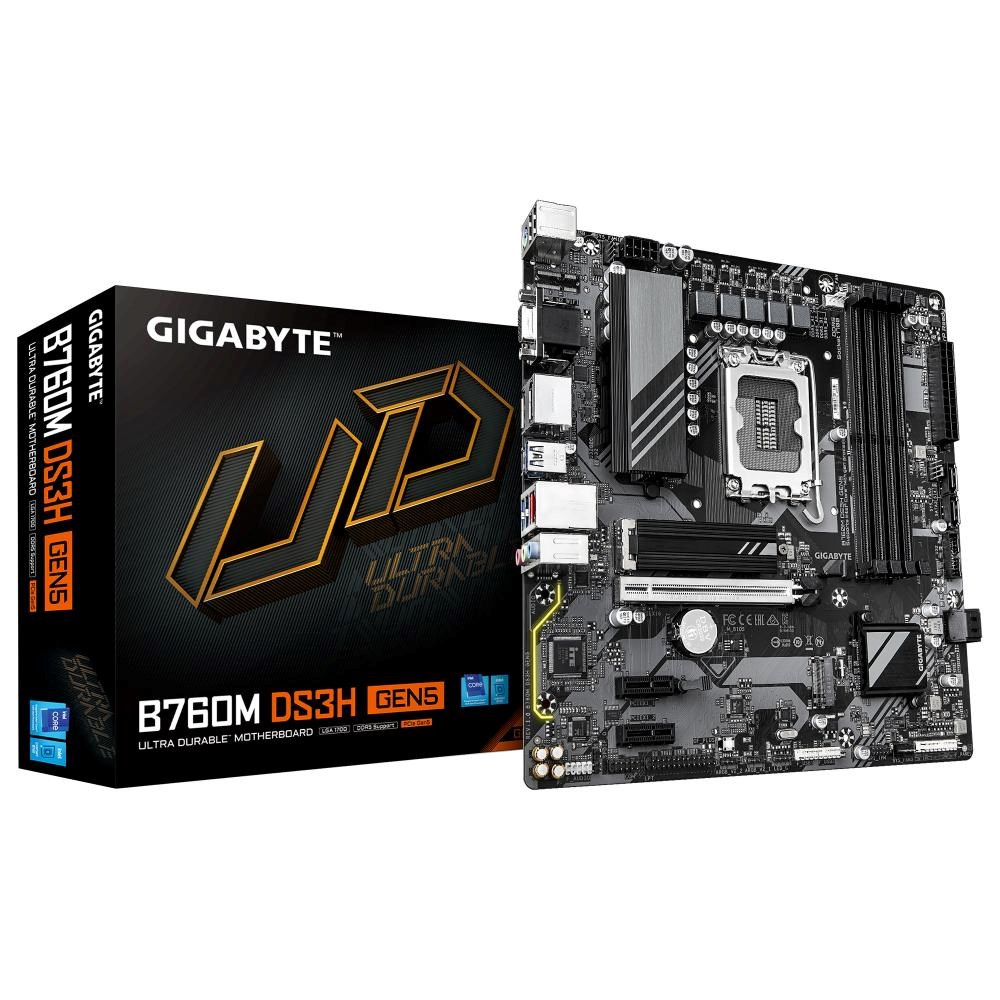

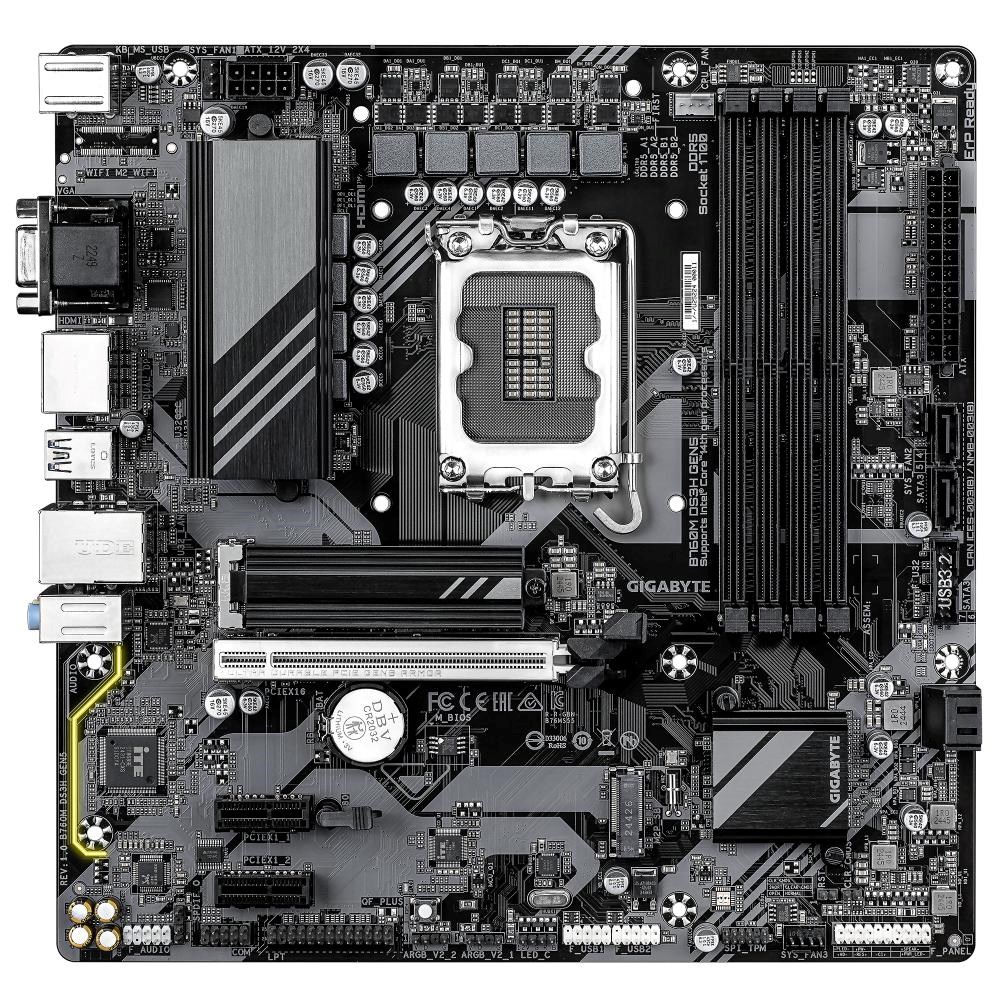

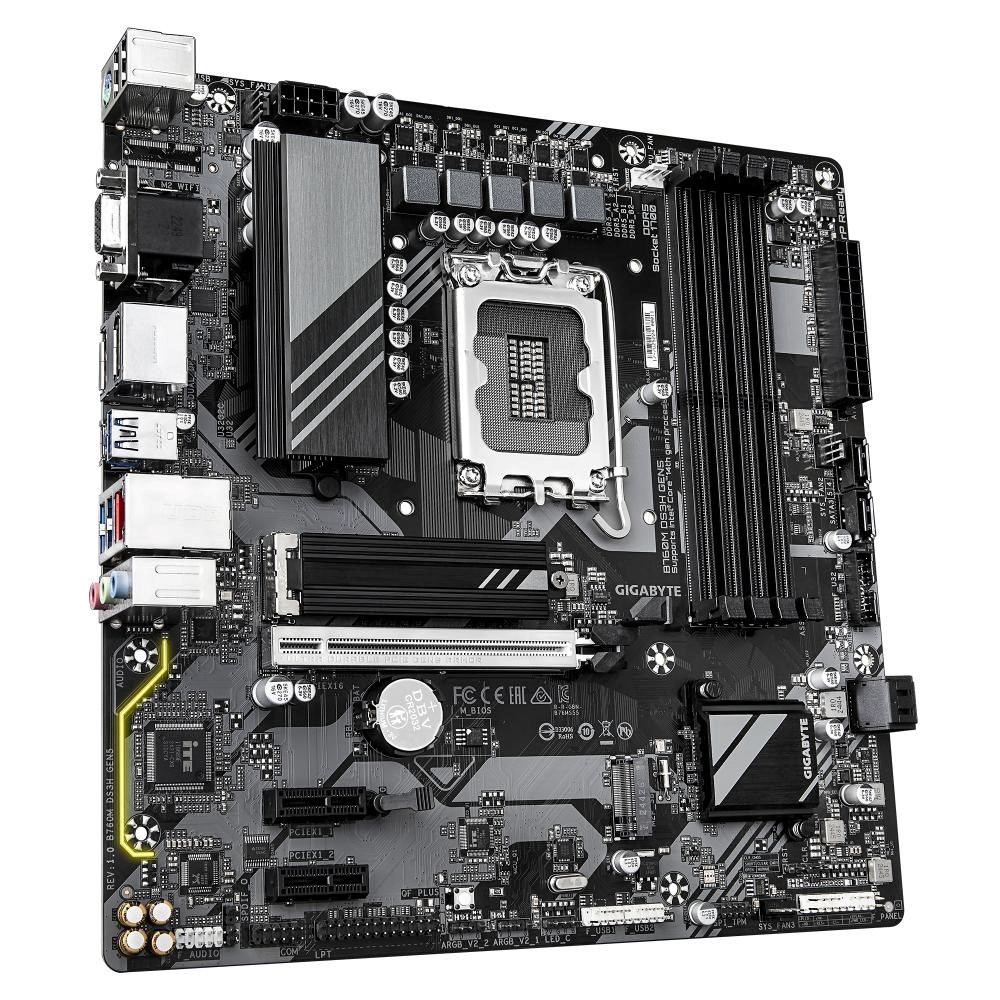

GIGABYTE B760M DS3H GEN5
- Výkonnosť PCIe Gen5 : Dokonalá synchronizácia pre víťazstvo
- Podpora Intel® Core™ 14., 13. a 12. generácie procesorov
- EZ-Latch : PCIe 5.0x16 zásuvka s rýchlym uvoľnením
- PCIe UD zásuvka : SMD PCIe 5.0 armor pre lepšiu podporu grafických kariet
- Neporovnateľný výkon : Hybridné 6+2+1 VRM fázy riešenia
- Dual Channel DDR5 : Podpora pamäťových modulov 4*DIMMs XMP
- Rýchle siete : LAN 2.5 GbE
- Nadchádzajúca generácia úložiska : 2* PCIe 4.0 x4 M.2 konektory
- Rozšírené pripojenie : Zadný USB-C® 10Gb/s, DP, HDMI, D-Sub
- Smart Fan 6 : Funkcie viacerých senzov teploty, hybridné fanové základy s FAN STOP
- Q-Flash Plus : Aktualizácia BIOS-u bez inštalácie CPU, pamäte a grafickej karty
CPU
Sockeť LGA1700: Podpora pre 14., 13. a 12. generáciu procesorov Intel® Core™, Pentium® Gold a Celeron®
(Pre najnovší zoznam podporovaných CPU navštívte stránku GIGABYTE.)
L3 cache sa líši v závislosti od CPU
Čipset
Intel® B760 Express čipset
Pamäť
Procesory Intel® Core™ i9/i7 14. a 13. generácie:
- Podpora DDR5 5600/5200/4800/4400 MT/s pamäťových modulov
Procesory Intel® Core™ i5/i3 13. generácie a 12. generácie Intel® Core™, Pentium® Gold a Celeron®:
- Podpora DDR5 4800/4400 MT/s pamäťových modulov
4 x DDR5 DIMM zásuvky s podporou do 256 GB (64 GB na jeden modul)
Architektúra duálneho kanálu
Podpora ECC Un-buffered DIMM 1Rx8/2Rx8 pamäťových modulov (prevádzka v ne-ECC móde)
Podpora ne-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 pamäťových modulov
Podpora Extreme Memory Profile (XMP) pamäťových modulov
(Konfigurácia CPU a pamäti môže ovplyvniť podporované typy pamäte, dátové rýchlosti a počet DRAM modulov. Viac informácií nájdete na stránke GIGABYTE v „Memory Support List“.)
Grafika na doske
Integrovaný grafický procesor - podpora Intel® HD Graphics:
- 1 x D-Sub port, podporuje maximálne rozlíšenie 1920x1200@60 Hz
- 1 x HDMI port, podporuje maximálne rozlíšenie 4096x2160@60 Hz
* Podpora HDMI 2.1 verzie a HDCP 2.3.
** Podpora natívnych HDMI 2.1 TMDS kompatibilných portov.
- 1 x DisplayPort, podporuje maximálne rozlíšenie 4096x2304@60 Hz
* Podpora DisplayPort 1.2 a HDCP 2.3
- 1 x DisplayPort, podporuje maximálne rozlíšenie 4096x2304@60 Hz
* Podpora DisplayPort 1.2
(Grafické špecifikácie môžu variť v závislosti od podpory CPU.)
Podpora až pre štyri obrazovky súčasne
Zvuk
Realtek® Audio CODEC
Vysokodefiničný zvuk
2/4/5.1/7.1-kanálový
* Funkcionalitu zvukového zásuvky môžete meniť pomocou softvéru pre zvuk.
Na konfiguráciu 7.1-kanálového zvuku použite softvér na nastavenie zvuku.
Podpora S/PDIF Out
LAN
Realtek® 2.5GbE LAN čip (2.5 Gbps/1 Gbps/100 Mbps)
Rozširujúce zásuvky
CPU:
- 1 x PCI Express x16 zásuvka, podpora PCIe 5.0 a chodí na x16
* PCIEX16 zásuvka môže podporovať iba grafickú kartu alebo NVMe SSD.
Čipset:
- 2 x PCI Express x1 zásuvky, podpora PCIe 3.0 a chodí na x1
Úložiskové rozhranie
CPU:
- 1 x M.2 konektor (Socket 3, M key, typ 2280 PCIe 4.0 x4/x2 SSD podpora) (M2A_CPU)
Čipset:
- 1 x M.2 konektor (Socket 3, M key, typ 2280 PCIe 4.0 x4/x2 SSD podpora) (M2P_SB)
- 4 x SATA 6Gb/s konektory
Podpora RAID 0, RAID 1, RAID 5 a RAID 10 pre SATA úložiská
USB
Čipová sada:
- 1 x USB Type-C® port na zadnom paneli s podporou USB 3.2 Gen 2
- 5 x USB 3.2 Gen 1 portov (3 na zadnom paneli, 2 dostupné cez interný USB header)
- 2 x USB 2.0/1.1 porty na zadnom paneli
Čipová sada+USB 2.0 Hub:
- 4 x USB 2.0/1.1 porty dostupné cez interné USB základy
Interné I/O konektory
1 x 24-pinov ý ATX hlavný napájací konektor
1 x 8-pinový ATX 12V napájací konektor
1 x CPU chladičová zásuvka
3 x systémové chladičové zásuvky
2 x adresovateľné RGB Gen2 LED pásiky zásuvky
1 x RGB LED pásiková zásuvka
2 x M.2 Socket 3 konektory
4 x SATA 6Gb/s konektory
1 x predný panelový zásuvka
1 x predný panelový audio zásuvka
1 x USB 3.2 Gen 1 zásuvka
2 x USB 2.0/1.1 zásuvky
1 x dôveryhodný platformový modul (Pre GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 modul iba)
1 x sériový portový zásuvka
1 x paralelný portový zásuvka
1 x S/PDIF Out zásuvka
1 x tlačidlo Q-Flash Plus
1 x resetovací jumper
1 x vymazanie CMOS jumper

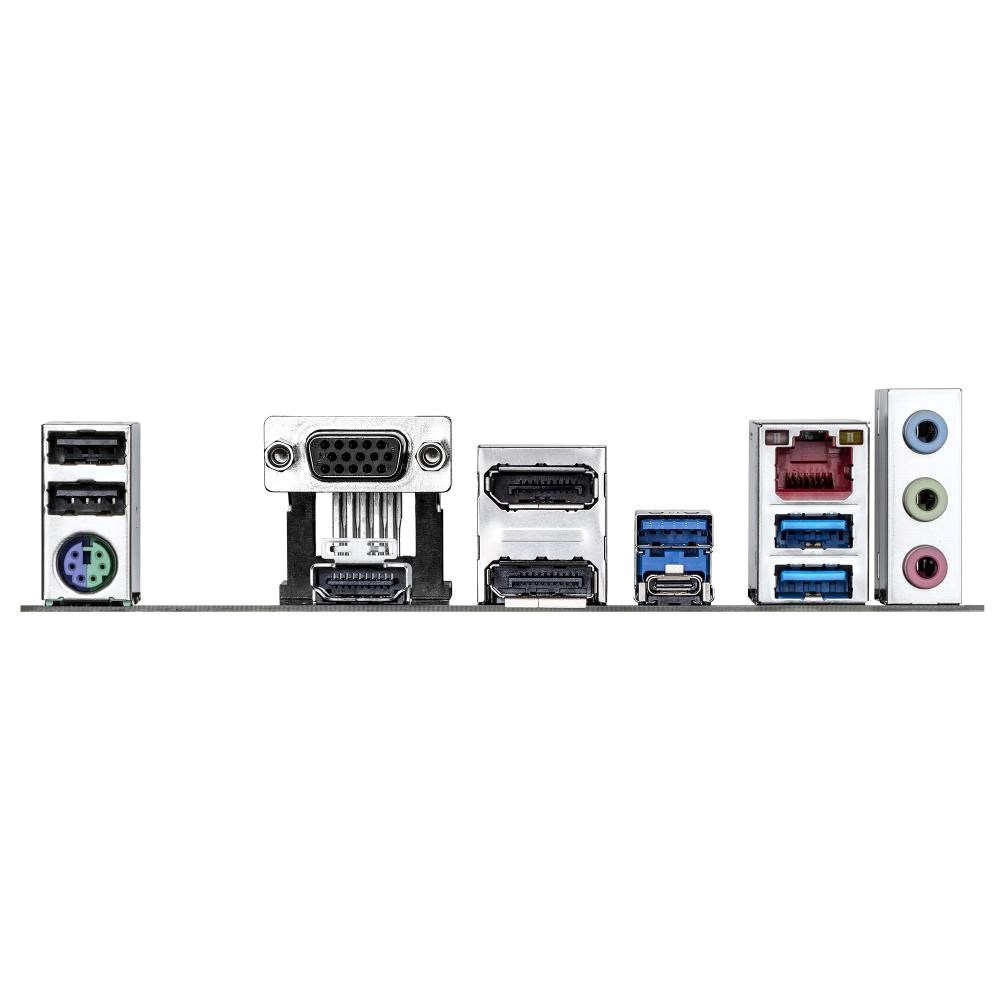

Zadný panel I/O konektory
2 x USB 2.0/1.1 porty
1 x PS/2 port pre klávesnicu/mys
1 x D-Sub port (Poznámka)
1 x HDMI port (Poznámka)
2 x DisplayPorts (Poznámka)
3 x USB 3.2 Gen 1 porty
1 x USB Typ-C® port so podporou USB 3.2 Gen 2
1 x RJ-45 port
3 x audio jacky
(Poznámka) Skutočná podpora sa môže líšiť v závislosti od CPU.
I/O Controller
Čip iTE® I/O Controller
Monitoring H/W
Detekcia napätia
Detekcia teploty
Detekcia rýchlosti ventilátora
Detekcia prietoku chladiacej vody
Varovanie pri zlyhaní ventilátora
Ovládanie rýchlosti ventilátora
* Funkcia riadenia rýchlosti ventilátora bude závislá od nainštalovaného ventilátora.
BIOS
1 x 128 Mbit flash
Vyššie licencovaný AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unikátne funkcie
Podpora pre GIGABYTE Control Center (GCC)
* Dostupné aplikácie v GCC sa môžu líšiť v závislosti od modelu základnej dosky. Funkcie každej aplikácie môžu tiež kolísať v závislosti od špecifikácií základnej dosky.
Podpora pre Q-Flash
Podpora pre Q-Flash Plus
Podpora pre Smart Backup
Súhrnný softvér
Norton® Internet Security (OEM verzia)
Operačný systém
Podpora pre Windows 11 64-bit
Podpora pre Windows 10 64-bit
Formát
Micro ATX formát; 24.4cm x 24.4cm
Popis produktu bol preložený pomocou umelej inteligencie a môže obsahovať nepresnosti.
.
