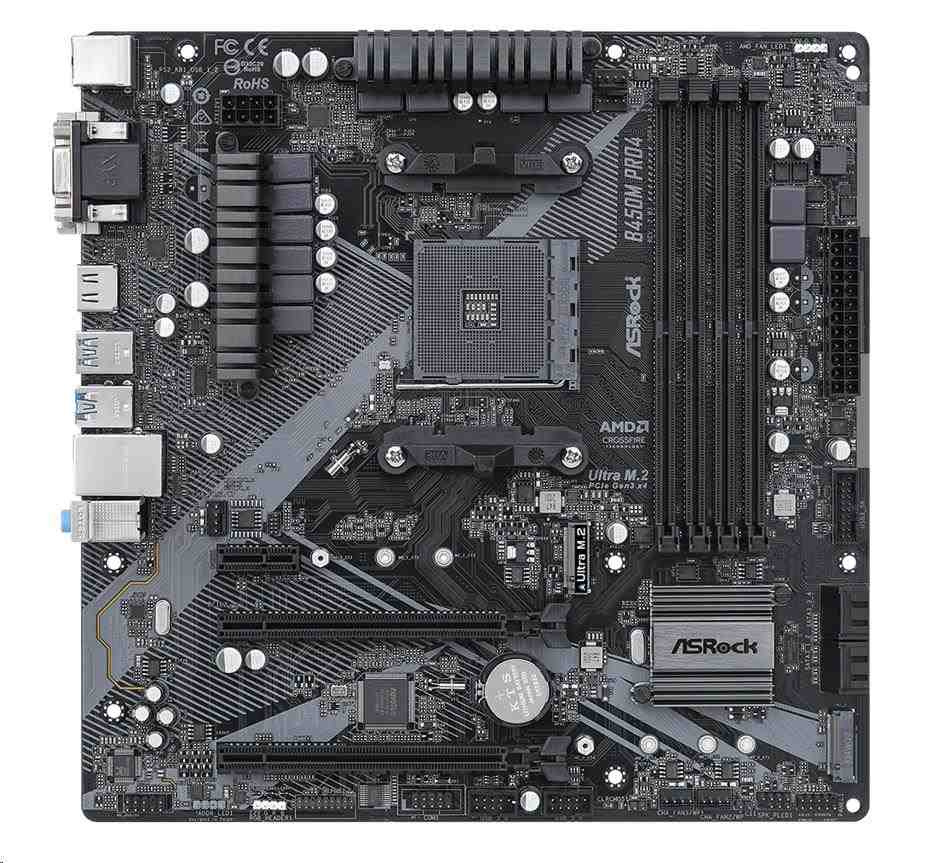

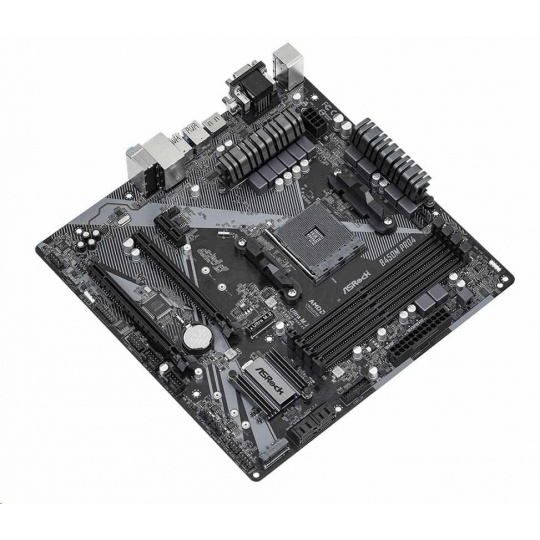

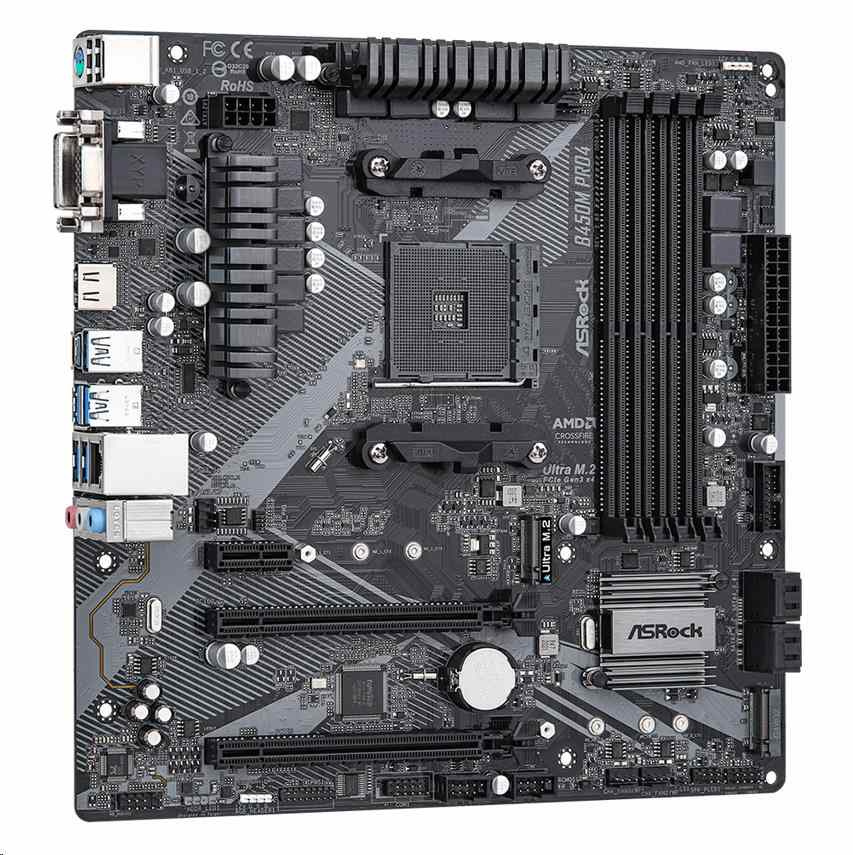

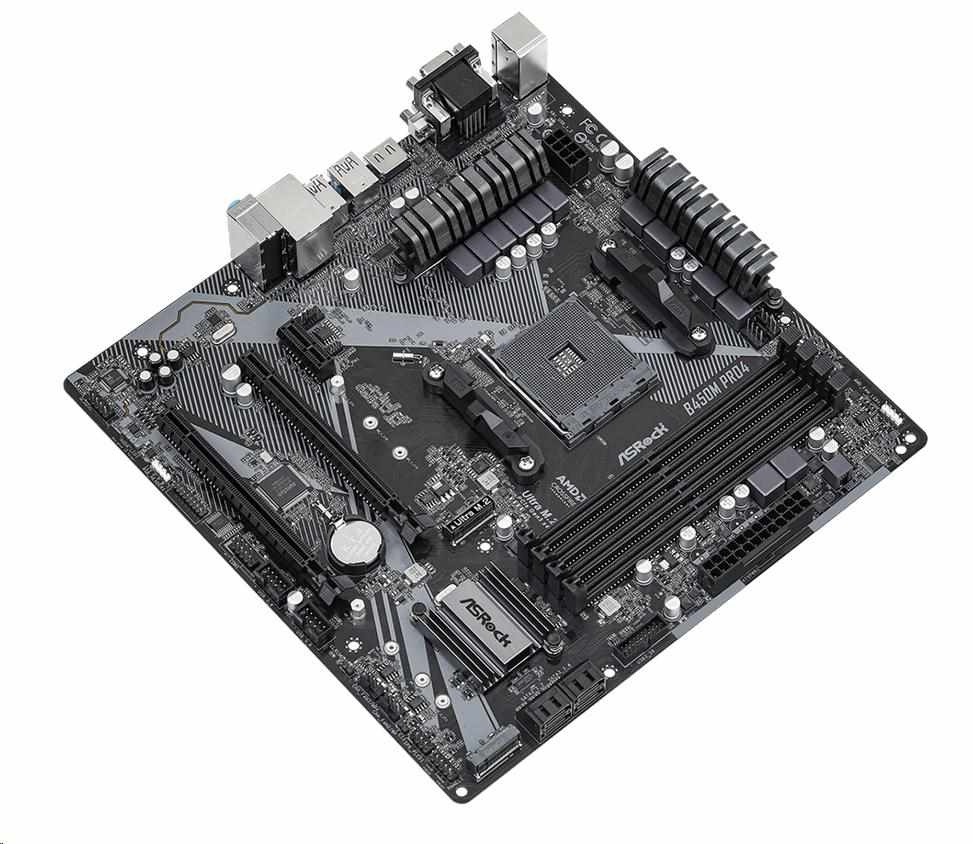

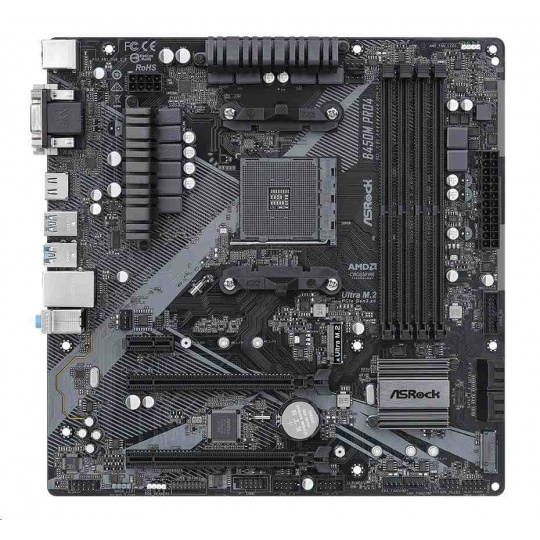

ASRock MB Sc AM4 B450 PRO4 R2.0, AMD B450, 4xDDR4, 1xDP, 1xHDMI, VGA
ASRock MB Sc AM4 B450 PRO4 R2.0, AMD B450, 4xDDR4, 1xDP, 1xHDMI, VGA
B450 Pro4 R2.0
- Podporuje stolové procesory AMD AM4 Socket Ryzen™ série 2000, 3000 a 5000
- Podpora DDR4 3200+ (OC)
- 2 PCIe 3.0 x16, 4 PCIe 2.0 x1
- AMD Quad CrossFireX™
- Grafický výstup: HDMI, Display Port, D-Sub
- 7.1 CH HD Audio (zvukový kodek Realtek ALC892/897)
- 6 SATA3, 1 Ultra M.2 (PCIe Gen3 x4), 1 M.2 (PCIe Gen3 x2 a SATA3)
- 2 USB 3.2 Gen2 (zadný typ A+C)
- 6 USB 3.2 Gen1 (2 predné, 4 zadné)
- Realtek Gigabit LAN
Jedinečná funkcia
ASRock USB 3.2 Gen2
- ASRock USB 3.2 port typu A Gen2 (10 Gb/s)
- ASRock USB 3.2 porty typu C Gen2 (10 Gb/s)
ASRock Super Alloy
- Premium Power Choke
- Sapphire Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
ASRock Ultra M.2 (PCIe Gen3 x4)
ASRock Full Spike Protection (pre všetky porty USB, Audio, LAN)
ASRock Live Update & APP Shop
CPU
- Podporuje stolové procesory AMD AM4 Socket Ryzen™ série 2000, 3000 a 5000
- dizajn Digi Power
- 10-fázový dizajn napájania
Čipová súprava
- AMD Promontory B450
Pamäť
- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- AMD Ryzen series CPUs (Matisse) support DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series CPUs (Pinnacle Ridge) support DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series CPUs (Picasso) support DDR4 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory*
- AMD Ryzen series CPUs (Summit Ridge) support DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered memory*
- AMD Ryzen series CPUs (Raven Ridge) support DDR4 3200+(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered memory
- Max. kapacita systémovej pamäte: 128 GB*
- podporuje pamäťové moduly s profilom Extreme Memory Profile (XMP)
- 15µ zlatý kontakt v slotoch DIMM
*V prípade procesorov radu Ryzen (Picasso a Raven Ridge) je ECC podporovaná len s procesormi PRO.
Informácie o podpore pamäťových frekvencií AMD, ktoré nie sú súčasťou protokolu XMP, nájdete v nasledujúcej tabuľke.
**Vzhľadom na obmedzenie operačného systému môže byť skutočná veľkosť pamäte menšia ako 4 GB pre rezerváciu na používanie systému pod 32-bitovým operačným systémom Windows®. Pre 64-bitový operačný systém Windows® so 64-bitovým procesorom takéto obmedzenie neexistuje.
BIOS
- 128Mb AMI UEFI Legal BIOS s podporou viacjazyčného grafického rozhrania
- Podporuje "Plug and Play"
- ACPI 5.1 dodržiavanie udalostí prebudenia
- Podporuje jumperfree
- SMBIOS 2.3 podpora
- Viacnásobné nastavenie napätia DRAM
Grafika
- Integrovaná grafika AMD Radeon™ Vega v APU radu Ryzen*
- DirectX 12, Pixel Shader 5.0
- Zdieľaná pamäť predvolene 2 GB. Maximálna zdieľaná pamäť podporuje až 16 GB.**
- Tri možnosti grafického výstupu: D-Sub, HDMI a DisplayPort 1.2
- Podporuje tri monitory
- Podporuje HDMI 1.4 s max. rozlíšenie až do 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Podporuje DisplayPort 1.2 s max. rozlíšenie až do 4K x 2K (4096x2160) pri 60 Hz
- Podporuje D-Sub s max. rozlíšenie až do 1920x1200 @ 60Hz
- podporuje automatickú synchronizáciu pier, Deep Color (12bpc), xvYCC a HBR (High Bit Rate Audio) s HDMI 1.4 porty (vyžaduje sa kompatibilný monitor HDMI)
- Podporuje HDCP 1.4 s HDMI 1.4 a DisplayPort 1.2 porty
- Podporuje prehrávanie v rozlíšení 4K Ultra HD (UHD) s rozhraním HDMI 1.4 a DisplayPort 1.2 Porty
*Skutočná podpora sa môže líšiť v závislosti od CPU
**Maximálna zdieľaná pamäť 16 GB vyžaduje 32 GB nainštalovanej systémovej pamäte.
Audio
- 7.1 CH HD Audio s ochranou obsahu (Realtek ALC892/897 Audio Codec)
- Podporuje prepäťovú ochranu
LAN
- PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111H
- Podporuje Wake-On-LAN
- Podporuje ochranu pred bleskom/ESD
- Podporuje energeticky efektívny Ethernet 802.3az
- Podporuje PXE
Sloty
Procesory radu AMD Ryzen (Matisse, Summit Ridge a Pinnacle Ridge)
- 2 x PCI Express 3.0 x16 slotov (PCIE2: režim x16; PCIE4: režim x4)*
Procesory radu AMD Ryzen (Picasso, Raven Ridge)
- 2 x PCI Express 3.0 x16 slotov (PCIE2: režim x8; PCIE4: režim x4)*
Procesory radu AMD Athlon
- 2 x PCI Express 3.0 x16 slotov (PCIE2: režim x4; PCIE4: režim x2)*
- 4 x PCI Express 2.0 x1 slotov
- Podporuje AMD Quad CrossFireX™ a CrossFireX™**
*Podporuje NVMe SSD ako štartovacie disky
Ak je M2_1 obsadený, PCIE4 bude vypnutý.
**Táto funkcia je podporovaná len s procesormi radu Ryzen (Matisse, Summit Ridge, Pinnacle Ridge, Picasso a Raven Ridge).
Úložisko
- 4 x SATA3 6.0 Gb/s Konektory, podpora RAID (RAID 0, RAID 1 a RAID 10), NCQ, AHCI a Hot Plug*
- 2 x SATA3 6.0 Gb/s Konektory ASMedia ASM1061, podpora NCQ, AHCI a Hot Plug
- 1 x Ultra M.2 Zásuvka (M2_1), podporuje kľúč M typu 2242/2260/2280 M.2 moduly PCI Express do Gen3 x4 (32 Gb/s) (s Matisse, Picasso, Summit Ridge, Raven Ridge a Pinnacle Ridge) alebo Gen3 x2 (16 Gb/s) (s APU radu Athlon)**
- 1 x M.2 Zásuvka (M2_2), podporuje kľúč M typu 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s modul a M.2 moduly PCI Express do Gen3 x2 (16 Gb/s)**
*M2_2, SATA3_3 a SATA3_4 majú spoločné jazdné pruhy. Ak sa niektorá z nich používa, ostatné sa vypnú.
**Ak je M2_1 obsadený, PCIE4 bude vypnutý.
Podporuje NVMe SSD ako štartovacie disky
Podporuje ASRock U.2 Súprava
Konektor
- 1 x záhlavie COM portu
- 1 x záhlavie TPM
- 1 x záhlavie LED napájania a reproduktorov
- 1 x záhlavie RGB LED*
- 1 x záhlavie adresovateľných LED**
- 1 x záhlavie LED ventilátora AMD***
- 1 x konektor ventilátora CPU (4-pinový)****
- 1 x konektor ventilátora CPU/vodného čerpadla (4-pinový) (inteligentné riadenie otáčok ventilátora)*****
- 3 x konektory ventilátora šasi/vodného čerpadla (4-pinové) (inteligentné riadenie otáčok ventilátora)*****
- 1 x 24-pinový konektor napájania ATX
- 1 x 8-pinový konektor napájania 12V
- 1 x konektor zvuku na prednom paneli
- 2 x USB 2.0 Hlavičky (Podpora 4 USB 2.0) (Podporuje ochranu proti ESD)
- 1 x USB 3.2 Gen1 Header (Podporuje 2 USB 3.2 porty Gen1) (Podporuje ochranu pred ESD)
*Podporuje celkovo až 12 V/3 A, 36 W LED pásik
**Podporuje celkovo až 5 V/3 A, 15 W LED pásik
***Záhlavník AMD Fan LED podporuje LED pásiky s maximálnym zaťažením 3 A (36 W) a dĺžkou do 2.5M.
****Konektor ventilátora CPU podporuje ventilátor CPU s maximálnym výkonom 1 A (12 W).
*****Ventilátor CPU/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom 2A (24 W).
******Ventilátor šasi/vodného čerpadla podporuje ventilátor vodného chladiča s maximálnym výkonom ventilátora 2 A (24 W).
CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP a CHA_FAN3/WP dokážu automaticky rozpoznať, či sa používa 3- alebo 4-kolíkový ventilátor.

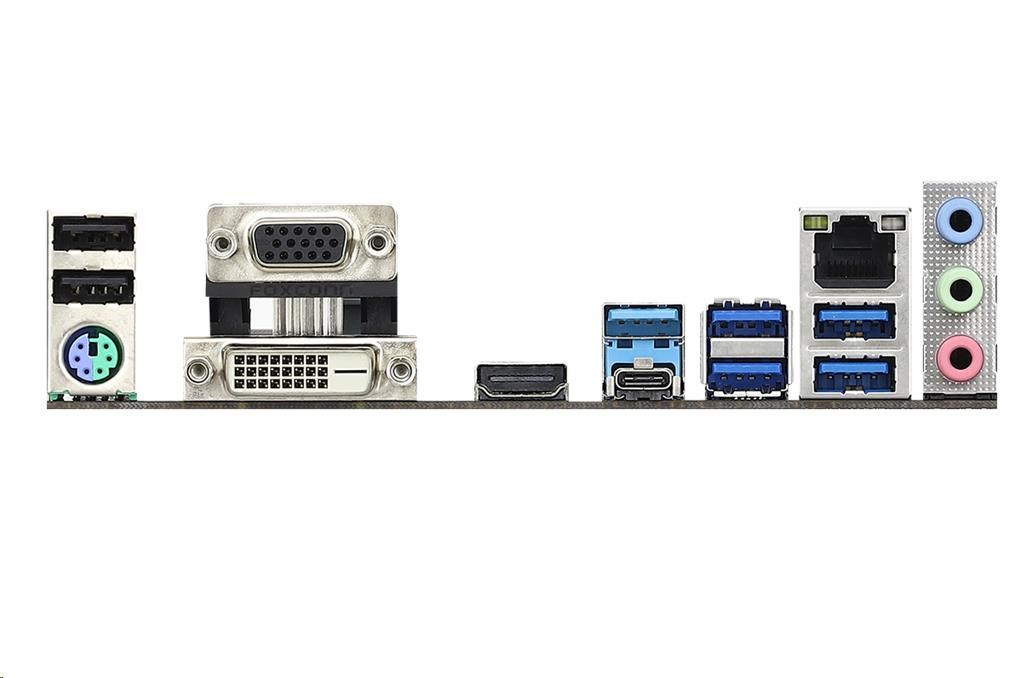

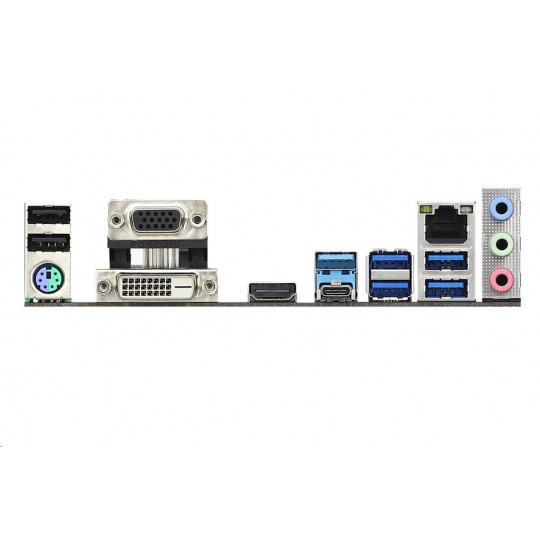

Vstupy/výstupy na zadnom paneli
- 1 x port PS/2 pre myš/klávesnicu
- 1 x port D-Sub
- 1 x port HDMI
- 1 x DisplayPort 1.2
- 2 x USB 2.0 Porty (podporuje ochranu proti ESD)
- 1 x USB 3.2 port typu A Gen2 (10 Gb/s) (podporuje ochranu proti prepätiu)
- 1 x USB 3.2 Gen2 port typu C (10 Gb/s) (podporuje ochranu proti ESD)
- 4 x USB 3.2 porty Gen1 (podporuje ochranu proti ESD)
- 1 x port RJ-45 LAN s LED diódou (ACT/LINK LED a SPEED LED)
- HD audio konektory: Line in / Predný reproduktor / Mikrofón
Softvér a UEFI
Softvér
- ASRock A-Tuning
- ASRock Polychrome SYNC
- ASRock XFast LAN
UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- ASRock Easy RAID Installer
*Tieto nástroje si môžete stiahnuť z ASRock Live Update & APP Shop.
Podpora CD
- Ovládače, nástroje, antivírusový softvér (skúšobná verzia), prehliadač a panel nástrojov Google Chrome
Príslušenstvo
- Stručná inštalačná príručka, podporné CD, I/O Shield
- 2 x dátové káble SATA
- 2 x skrutky pre M.2 zásuvky
Monitor hardvéru
- Snímanie teploty: CPU, MB
- Tachometer ventilátorov: CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo
- Tichý ventilátor (automatické nastavenie otáčok ventilátora šasi podľa teploty CPU): CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo
- Ovládanie viacerých otáčok ventilátora: CPU, CPU/vodné čerpadlo, ventilátory šasi/vodné čerpadlo
- Monitorovanie napätia: +12V, +5V, +3.3V, Vcore
Faktor formy
- Formát ATX: 12.0-in x 8.8-in, 30.5 cm x 22.4 cm
- Pevný kondenzátor
OS
- Microsoft® Windows® 10 64-bit
Certifikáty
- FCC, CE
- ErP/EuP ready (vyžaduje sa ErP/EuP ready napájací zdroj)..
